余熱鍋爐的分類：

一、按余熱鍋爐產生的蒸汽的壓力等級分類 ：

目前余熱鍋爐采用有單壓、雙壓、雙壓再熱、三壓、三壓再熱等五大類的汽水系統。

1.單壓級余熱鍋爐：余熱鍋爐只生產一種壓力的蒸汽 供給汽輪機。

2.雙壓或多壓級余熱鍋爐：余熱鍋爐能生產兩種不同壓力或多種不同壓力的蒸汽供給汽輪機。

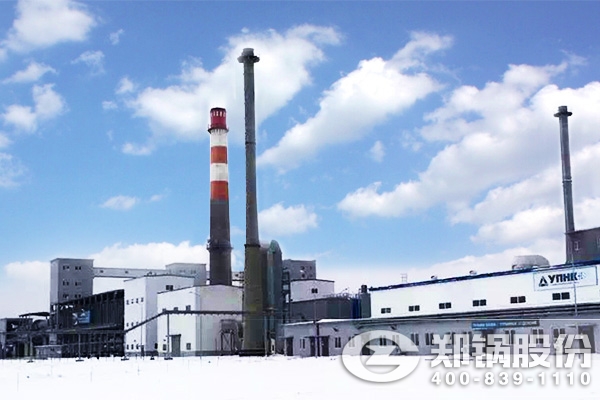

哈薩克斯坦35噸時碳素窯余熱鍋爐項目圖

二、按受熱面布置方式分類 ：

1.臥式布置余熱鍋爐 ;

2.立式布置余熱鍋爐。

三、按工質在蒸發受熱面中的流動特點(工作原理)分類

1.自然循環余熱鍋爐

煙氣是水平方向地流過垂直方向安裝的管簇的。管簇中的水汽混合物與下降管中冷水的密度差，是維持蒸發器中汽水混合物自然循環的動力。

2.強制循環余熱鍋爐

煙氣通?？偸谴怪钡亓鬟^(guò)水平方向布置的管簇的。通過循環泵來保證蒸發器內循環流量的恒定。

3.直流余熱鍋爐

直流余熱鍋爐靠給水泵的壓頭將給水一次通過各受熱面變成過熱蒸汽。在蒸發受熱面中，工質的流動是由給水泵壓頭來實現。
