180m2和132m2燒結機余熱鍋爐設計參數項目
山東某鋼鐵有限公司1#180m2燒結機(日產量7000t)環冷機和2#132m2燒結機(日產量5500t)環冷機分別新建一套余熱鍋爐系統，生產蒸汽輸送給紙廠使用，替代某熱電廠部分抽汽量，從而實現能源梯級利用。

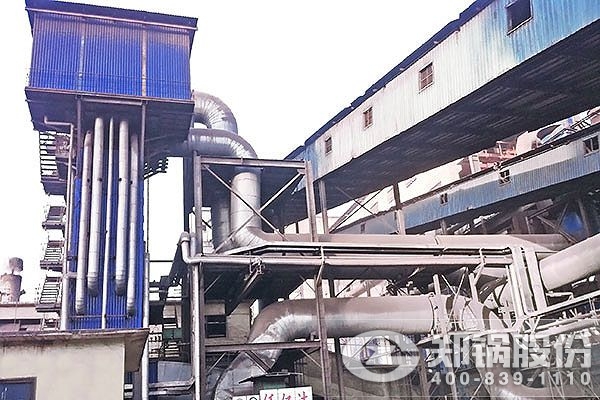

燒結機余熱鍋爐
余熱鍋爐設計參數
1#180m2燒結環冷機余熱鍋爐設計參數
|
項目 |
設計參數 |
|
I段高溫?zé)煔膺M(jìn)口溫度 |
380±30℃ |
|
I段高溫?zé)煔膺M(jìn)口流量 |
13×104Nm3/h |
|
II段中溫?zé)煔膺M(jìn)口溫度 |
280±30℃ |
|
II段中溫?zé)煔膺M(jìn)口流量 |
13×104Nm3/h |
|
煙氣出口溫度 |
145±10℃ |
|
中壓蒸汽壓力 |
1.2±0.1MPa |
|
中壓蒸汽溫度 |
280±10℃ |
|
中壓蒸汽流量 |
~21t/h（鍋爐廠家計算） |
|
中壓給水溫度 |
143℃（鍋爐廠家自定） |
|
低壓自除氧蒸汽壓力 |
0.3±0.1MPa（鍋爐廠家自定） |
|
低壓自除氧蒸汽溫度 |
143℃（飽和）（鍋爐廠家自定） |
|
低壓給水溫度 |
40℃ |
|
本體煙氣阻力 |
＜800Pa |
|
年運行小時 |
300天 |
2#132m2燒結環冷機余熱鍋爐設計參數
|
項目 |
設計參數 |
|
I段高溫?zé)煔膺M(jìn)口溫度 |
360±30℃ |
|
I段高溫?zé)煔膺M(jìn)口流量 |
13×104Nm3/h |
|
II段中溫?zé)煔膺M(jìn)口溫度 |
260±30℃ |
|
II段中溫?zé)煔膺M(jìn)口流量 |
13×104Nm3/h |
|
煙氣出口溫度 |
145±10℃ |
|
中壓蒸汽壓力 |
1.2±0.1MPa |
|
中壓蒸汽溫度 |
280±10℃ |
|
中壓蒸汽流量 |
~17t/h（鍋爐廠家計算） |
|
中壓給水溫度 |
143℃（鍋爐廠家自定） |
|
低壓自除氧蒸汽壓力 |
0.3±0.1MPa（鍋爐廠家自定） |
|
低壓自除氧蒸汽溫度 |
143℃（飽和）（鍋爐廠家自定） |
|
低壓給水溫度 |
40℃ |
|
本體煙氣阻力 |
＜800Pa |
|
年運行小時 |
300天 |
鍋爐出口蒸汽品質符合GB/T12145—2008《火力發電機組及蒸汽動力設備水汽質量》的相關規定，且余熱鍋爐正常使用時，余熱鍋爐蒸汽品質應達到如下指標：鈉≤15μg/kg;二氧化硅≤20μg/kg。
