鋼鐵廠600平方米燒結面積需要配多大的余熱鍋爐? 最近營口的一套工程項目方案設計的是95噸燒結機余熱鍋爐。600m² 燒結余熱發電工程，建設規模為一臺95.87t /h的環冷機余熱鍋爐。

燒結余熱發電的基本流程是利用燒結環冷機的一段和二段高溫段的熱煙氣，余熱鍋爐在充分吸收一二段煙氣熱量后產出中低壓兩股蒸汽送至汽機發電，為提高燒結環冷機的一段和二段熱煙氣溫度，煙氣采用再循環方式，即余熱鍋爐出口煙氣全部回到環冷機一二段。

該工程為利用燒結余熱進行發電的能源綜合利用項目，通過回收利用燒結環冷機及燒結大煙道廢氣中的余熱，將廢氣通過余熱鍋爐產生的蒸汽用于汽輪機發電。

控制方式

該項目采用機爐電統一控制的方式，在汽機主廠房?jī)?nèi)設置集中控制室，采用一套DCS系統對整個燒結余熱發電系統進行監視控制。由于余熱鍋爐布置在主廠房外，并且距離主廠房有一定距離，從優化設計的角度，在鍋爐就地配電室內配置一個DCS分站，分站和主站之間通過光纖進行信號傳輸。這樣的設計，可減少電纜敷設的工作量，大為節約電纜的使用量，也減弱了信號受到干擾和信號衰減的程度。

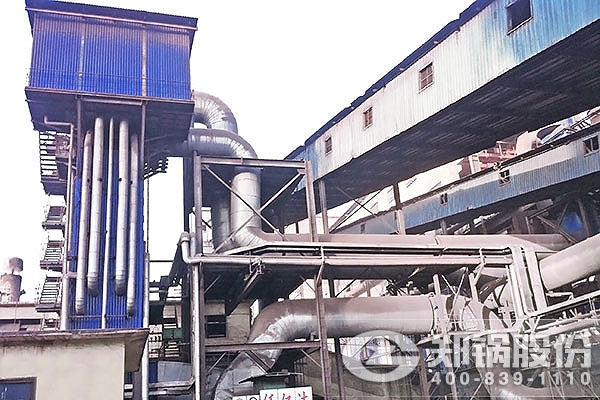

昆明鋼鐵兩臺130M2燒結冷卻機余熱鍋爐項目

項目地址：云南昆明

購買設備：燒結機余熱回收鍋爐

應用領域：冶煉廠

介質分類：蒸汽鍋爐

昆鋼兩臺130M2燒結機低溫(300℃～400℃)煙氣余熱，于2008年建成一座5MW低溫余熱發電站并投入運行，年發電量3688萬度，折合標煤12908噸，年節約電費2028萬元，余熱利用率達70%以上，處于國內領先水平，實現了燒結煙氣余熱的有效利用。目前該技術已在昆鋼本部、紅鋼、玉鋼得到推廣應用，建成了4套燒結余熱發電裝置，總裝機容量達20MW，已全部順利投產。
